构建PNG解析器：从二进制数据到HDR编辑

背景

W3C PNG V3 支持 HDR、APNG、Exif

HDR（High Dynamic Range）：一种图形格式，能够存储具有相对较高动态范围的图像，该动态范围类似于或超过人类视觉系统的瞬时动态范围

动态范围： 最亮的颜色和最暗的颜色之间的亮度差异。 动态范围以摄影光圈数来衡量。一光圈代表亮度增加一倍。

Animated PNG (APNG): 扩展只有静态类型的 PNG，增加基于帧的动画。旨在代替 GIF 格式，支持 24 位的图片和 8 位的透明通道

民间标准转正了～ APNG 是无损动画序列的良好选择（GIF 性能较差）。AVIF 和 WebP 性能更好，但浏览器支持较少。

EXIF (Exchangeable image file format) :可交换图像文件格式，记录例如快门速度、光圈和方向 等等拍摄信息和图片属性

图片有哪些信息

一张图片除了包含每个像素点的数据之外，还有很多和解码、渲染相关的数据

图片类型

缩写首次发布类型MIME 类型扩展名标准 / 开发组织免费性描述
ICO1985图标容器（位图 / PNG）image/x-icon.icoMicrosoft免费透明 ✅。适合多尺寸图标（如 favicon）。
GIF1987无损（索引色，支持动画）image/gif.gifCompuServe / 公共领域免费动画 ✅。适合简单动画和低色彩图像。
BMP1987无损 / 通常无压缩image/bmp.bmp, .dibMicrosoft免费适合兼容性需求，文件大，不适合网络传输。
JPEG1992有损压缩image/jpeg.jpg, .jpeg, .jfif, .pjpeg, .pjpISO/IEC 10918-1免费适合照片类图像，文件小但无透明。
PNG1996无损压缩，支持透明image/png.pngW3C免费透明 ✅。适合高质量图像和透明需求。
SVG1999矢量（基于 XML）image/svg+xml.svgW3C免费透明 ✅ / 动画 ✅。适合图标、UI、图表，支持无限缩放。
WebP2010有损 / 无损、支持动画image/webp.webpGoogle免费透明 ✅ / 动画 ✅。适合替代 JPEG/PNG/GIF，压缩更优。
HEIF2015容器（可存储 HEVC 等）image/heif, image/heic.heif, .heicMPEG / ISO部分专利透明 ✅ / 动画 ✅ / HDR ✅。适合高效存储与 HDR 图像，常用于苹果设备。
AVIF2019有损 / 无损、支持动画image/avif.avifAOMedia（基于 HEIF 容器）免费透明 ✅ / 动画 ✅ / HDR ✅。适合高效压缩、HDR 与透明动画场景。

图片宽高

颜色类型

一种图片格式可能有多种颜色类型，如 PNG 的灰色，彩色，调色盘索引色，带透明彩色等等

色彩空间

可以理解为一个三/四维的坐标系，用于准确描述颜色，一个颜色在不同空间有不同表达。常见色彩空间有 sRGB、Display-P3

  • 色彩模型：将色彩表示为三个基本成分（红色、绿色和蓝色色彩通道）的混合，产生各种色调。如 RGB、HSL，HWB 等等
  • 色彩空间：基于某个色彩模型，定义了的基准，白点，传递函数等等的 “坐标系”
  • 色域： 色彩空间能够覆盖的颜色范围

显示器的色彩空间可以通过切换描述文件（ICCP）来调节

像素点颜色数据

位深度

一个颜色对应的存储 bit 位数，也可能是 调色盘索引的位数

编码解码信息

提取、过滤、压缩、分块等等处理信息

图片元数据

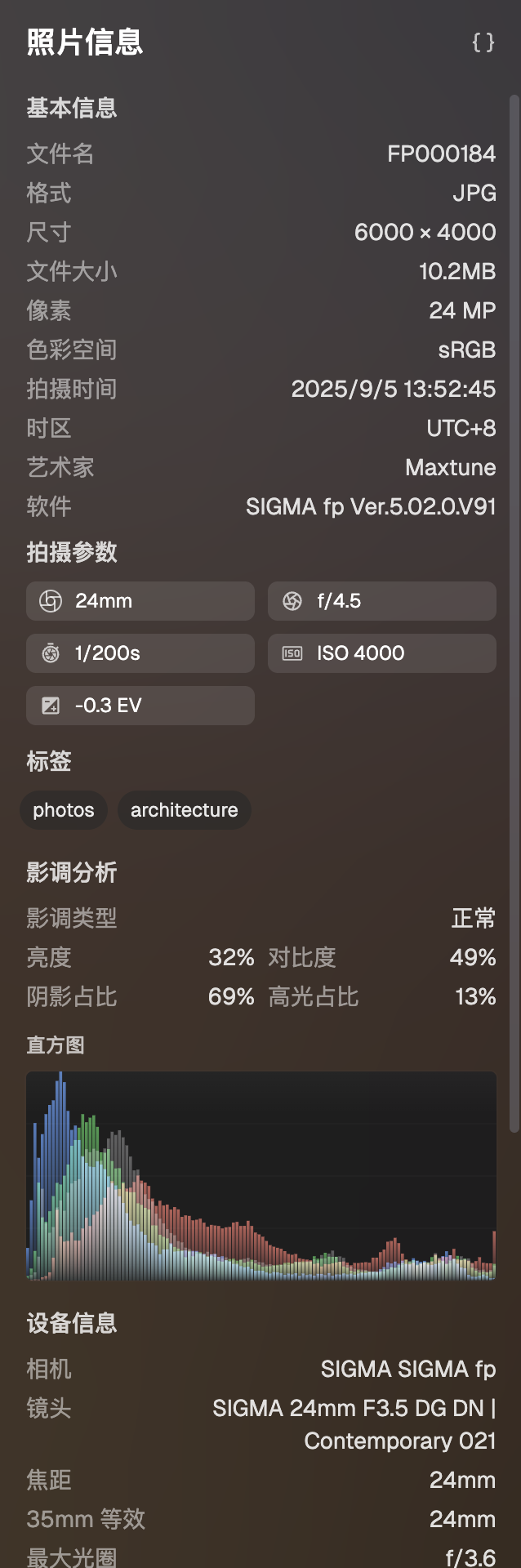

  1. EXIF（Exchangeable Image File Format） 拍摄参数：快门速度、光圈、ISO、焦距 设备信息：相机品牌、型号、镜头信息 时间信息：拍摄时间、修改时间 GPS信息：经纬度、海拔 DPI信息

  2. IPTC 版权信息：作者、版权声明 描述信息：标题、说明、关键词 新闻相关：记者、编辑、发布机构

  3. 其他技术元数据： ICCP(颜色配置文件) 缩略图数据 文件创建/修改时间

数据结构

我们以 PNG 为例子，看看上面的数据是如何存储的.

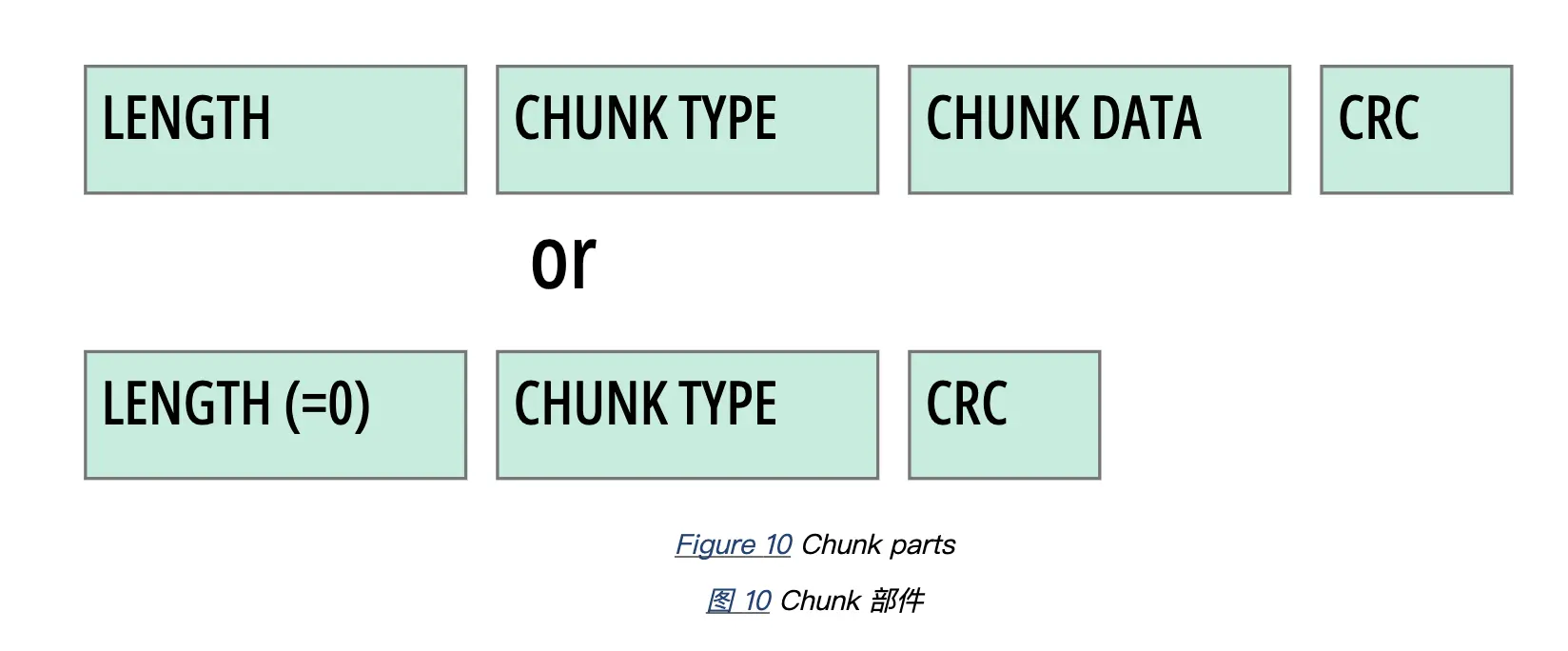

根据 PNG标准文档可以看到，PNG 有数据块的概念，一个图片数据有很多的 chunk 构成。

典型的PNG数据包括四部分

  • PNG Signature（PNG 签名块，包含 PNG 类型的标识）
  • IHDR（图像头部块，包含图片的宽度、高度、位的深度和颜色类型）
  • IDAT（图像数据块，像素压缩后的数据）
  • IEND（图像结束块，PNG 结束标识）

在此基础上，增加acTL（动画控制块）、fcTL（帧控制块）、fdAT（帧数据块）即为APNG动图格式。

我们使用一些工具查看图片二进制格式,可以看到一些数据

当然，想要更丰富的信息，还需要有很多种类型的 chunk 去承载，PNG 将 chunk 分类成了关键块和辅助块，关键块是图像展示的必要信息。

关键块 (Critical chunks)

chunktype允许多个可选位置含义
IHDR否否第一个图像头：宽、高、位深、颜色类型、压缩/滤波/隔行方式
PLTE否是第一个 IDAT 之前调色板（索引色或推荐调色板）
IDAT是否多个连续图像数据（DEFLATE 压缩流）
IEND否否最后一个图像结束标记

辅助块 (Ancillary chunks)

chunktype允许多个位置含义
acTL否IDAT 之前APNG 动画控制（帧数、循环次数）
cHRM否PLTE 和 IDAT 之前原色与白点的色度坐标
cICP否PLTE 和 IDAT 之前颜色指示参数（原色、传递函数、矩阵系数的参数化描述，用于HDR等）
gAMA否PLTE 和 IDAT 之前图像伽马（近似传递函数）
iCCP否PLTE 和 IDAT 之前嵌入 ICC 配置文件（与 sRGB 互斥）
mDCV否PLTE 和 IDAT 之前母版显示器色彩体积（原色、白点、最小/最大亮度等，HDR 相关）
cLLI否PLTE 和 IDAT 之前内容亮度级信息（MaxCLL/MaxFALL，HDR 相关）
sBIT否PLTE 和 IDAT 之前每通道有效位数
sRGB否PLTE 和 IDAT 之前指定 sRGB 与渲染意图（与 iCCP 互斥）
bKGD否PLTE 之后；IDAT 之前建议背景色
hIST否PLTE 之后；IDAT 之前调色板直方图（各索引出现频次）
tRNS否PLTE 之后；IDAT 之前透明度信息（在无显式 alpha 时提供）
eXIf否IDAT 之前EXIF 元数据（拍摄参数、时间、GPS 等）
fcTL是仅第一个可在 IDAT 之前；其余在 IDAT 之后APNG 帧控制（每帧尺寸、位置、延时、处置/混合方式）
pHYs否IDAT 之前像素物理密度/比例（每单位像素数与单位）
sPLT是IDAT 之前建议调色板（含样本与频次）
fdAT是IDAT 之后APNG 帧数据（类似 IDAT 的附加帧负载）
tIME否任意位置最后修改时间（UTC）
iTXt是任意位置国际化文本（UTF‑8，可含语言/翻译，支持压缩）
tEXt是任意位置文本键值对（未压缩）
zTXt是任意位置压缩文本键值对

编程处理图像（web举例）

我们可以获取图片信息，可视化，编辑吗，做一个 web 简单的编辑器？

解码并可视化

查看 hdr APNG 和 exif，

    parse(buffer) {
        this.fileBuffer = new Uint8Array(buffer);
        this.chunks = [];

        if (!this.validatePNGSignature()) {
            throw new Error('不是有效的PNG文件');
        }

        let offset = 8; // signature len
        while (offset < this.fileBuffer.length) {
            const chunk = this.parseChunk(offset);
            if (!chunk) break;

            this.chunks.push(chunk);
            offset += chunk.totalSize;

            if (chunk.type === 'IEND') break;
        }

        return {
            chunks: this.chunks,
            header: this.header,
            fileSize: this.fileBuffer.length
        };
    }

项目在线地址

新特性的实现 && 所在位置

HDR ：

  • cICP 实现

  • iCCP 实现

CICP 最初是为视频工作流程中的色彩空间信号传输而开发的，也用于 HEIF、AVIF 和 JPEG-XL 等图像格式。CICP 更加紧凑，旨在指示特定数学表示的原色、传递函数、矩阵系数和信号量化的使用情况，而 ICC 配置文件最初是为了在不同介质（显示、打印、扫描）之间匹配颜色而创建的。存储空间差距也很大

APNG： fcTL、fdAT

编辑图像

我们以修改图片 HDR 效果为例子

PNG 允许使用两种 HDR 格式： HLG 和 PQ [ ITU-R-BT.2100 ]。

我们只需要修改/构建 图片的 cICP 块，就可以使得图片支持 HDR 的功能

[ITU-R-BT.2100]符合国际电信联盟的标准 ITU-R BT.2100，BT 系列：广播业务（电视）。用于制作和国际节目交换的高动态范围电视图像参数值 。国际电信联盟，2018 年 7 月。网址： https ://www.itu.int/rec/R-REC-BT.2100

总结

从 PNG 新规范到图片相关知识，最后动手编辑 PNG 数据，算是从 0 到 1 简单学了一遍。感叹 PNG 良好扩展性的同时，也欣赏它被迫跟上时代的伟大自救精神～
